यह दस्ता भारी भार उठाता है

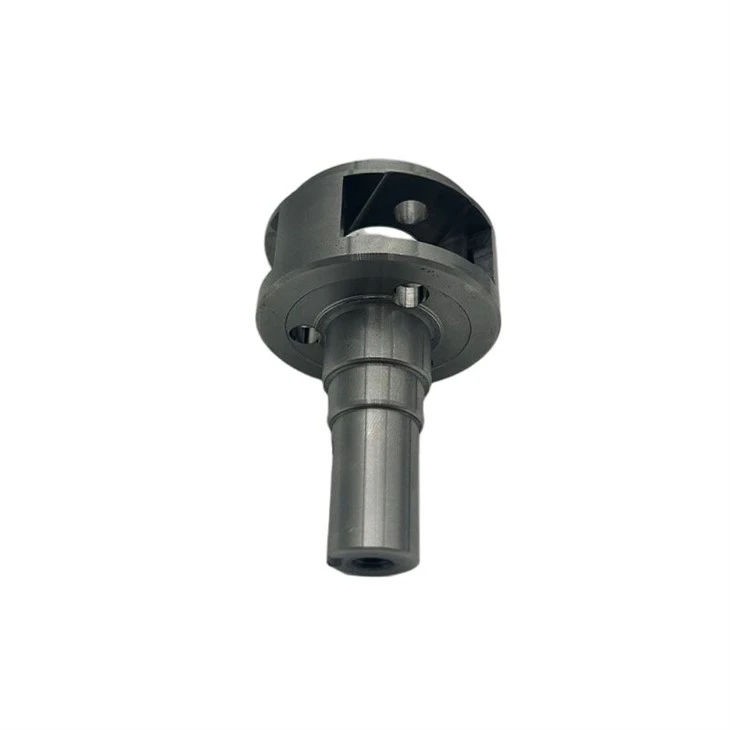

यह आउटपुट शाफ्ट रेड्यूसर से आपके लोड तक टॉर्क पहुंचाता है। रेड्यूसर आउटपुट शाफ्ट प्रसंस्करण के लिए मजबूत सामग्री की आवश्यकता होती है। हम 7075-T6 एल्युमीनियम या 40Cr मिश्र धातु स्टील का उपयोग करते हैं. 7075-T6 की तन्यता ताकत 570 MPa से अधिक है, जबकि 40Cr स्टील को 28-32 HRC कठोरता तक टेम्पर्ड किया जाता है। जर्नल की गोलाई 0.003 मिमी से कम या उसके बराबर है, समाक्षीयता φ0.008 मिमी से कम या उसके बराबर है, और सतह खुरदरापन Ra 0.2–0.4 μm है। सहनशीलता ग्रेड IT5 (ISO 286-8) है। यह उच्च परिशुद्धता वाला हिस्सा एक साथ झुकने और मरोड़ने वाले दोनों तनावों का सामना करता है।

एल्युमीनियम बनाम स्टील: सही सामग्री चुनें

7075 एल्यूमीनियम के लिए, उपज शक्ति 500 एमपीए से अधिक है। एल्यूमीनियम शाफ्ट स्टील की टॉर्क क्षमता का 60-70% प्रदान करते हैं लेकिन उनका वजन 50% कम होता है, जो उन्हें ड्रोन और रोबोट के लिए आदर्श बनाता है। 40Cr स्टील के लिए, टॉर्क क्षमता अधिक है, जो इसे भारी मशीनरी के लिए उपयुक्त बनाती है। बियरिंग छेदों को 0-0.008 मिमी के फिट अंतराल के साथ h5 या j6 ग्रेड में मशीनीकृत किया जाता है। बीयरिंग की स्थापना के बाद, रेडियल रनआउट 0.005 मिमी से नीचे रहता है, जिससे सुचारू रोटेशन सुनिश्चित होता है।

प्रत्येक शाफ्ट एक संतुलन परीक्षण से गुजरता है

प्रत्येक आउटपुट शाफ्ट ISO 1940 G2.5 के अनुसार एक गतिशील संतुलन परीक्षण से गुजरता है, जिसमें प्रति किलोग्राम 0.5 ग्राम मिमी से नीचे अवशिष्ट असंतुलन होता है। प्रत्येक टुकड़े के लिए रॉकवेल परीक्षक का उपयोग करके कठोरता को सत्यापित किया जाता है। गियर माप केंद्र के साथ स्पलाइन दांतों का निरीक्षण किया जाता है, जिससे संचयी पिच त्रुटि 0.015 मिमी के भीतर बनी रहती है। तनाव एकाग्रता को कम करने के लिए शाफ्ट जर्नल फ़िललेट्स R0.5-R1 मिमी हैं। आईएसओ 1143 परीक्षण के तहत थकान जीवन 10⁷ चक्र से अधिक है। उत्पादन से पहले, हम आपकी आवश्यकताओं और तकनीकी योजना की पुष्टि करते हैं, फिर एक उद्धरण प्रदान करते हैं और अनुबंध को अंतिम रूप देते हैं।

विशिष्टताएँ एवं पैरामीटर्स

पैरामीटर	कीमत
वैकल्पिक सामग्री	7075-T6 एल्युमीनियम या 40Cr मिश्र धातु इस्पात
जर्नल गोलाई	0.003 मिमी से कम या उसके बराबर
समाक्षीयता	φ0.008 मिमी से कम या उसके बराबर
सतह का खुरदरापन	रा 0.2-0.4 माइक्रोमीटर
सहनशीलता ग्रेड	आईटी5 (आईएसओ 286-8)
तख़्ता मानक	डीआईएन 5480 या आईएसओ 14
दाँत का गैप	0.02–0.05 मिमी

आप इस उत्पाद का उपयोग कहां कर सकते हैं

यह शाफ्ट प्लैनेटरी रिड्यूसर, हार्मोनिक ड्राइव वेव जनरेटर, औद्योगिक रोबोट J4 और J5 अक्ष शाफ्ट और AGV ड्राइव शाफ्ट के लिए उपयुक्त है। उत्पादन के दौरान, हम प्रगति तस्वीरें और वीडियो प्रदान करते हैं ताकि आप हमेशा अपने ऑर्डर की स्थिति जान सकें।
